国威HB100,HB200,HB300数字IP程控电话交换机系统概览显示了软件版本、硬件版本、MAC地址、设备标识、设备型号、CPU使用率﹑内存使用率。单击<刷新>按钮,显示当前时间的CPU占有率、内存使用率;电话系统对接口状态、接口统计、用户统计、连接统计都进行了详细的操作说明,满足用户电话系统的统计需求,具体如下:
进入系统概览
选择“<信息概览>系统概览”,进入“系统概览”下图所示。
接口状态

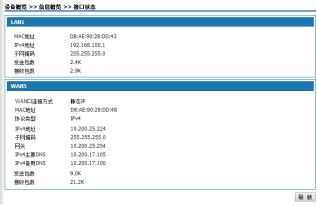

选择“<信息概览>接口状态”,进入“接口状态”页面如下图所示。
接口状态显示了LAN口的MAC地址﹑IP地址和子网掩码、发送和接收包数,WAN口的连接方式﹑协议类型﹑IP地址﹑子网掩码﹑网关、发送和接收包数。对于PPPOE拨号线路,提供手动连接与断开按钮。单击<刷新>按钮,显示当前时间的接口信息。
信息统计
信息统计包括DHCP状态、接口统计、在线用户统计、连接数据统计。
DHCP状态
选择“<信息统计>DHCP状态”,进入“DHCP状态”页面如下图所示。
DHCP状态显示通过本产品的DHCP服务获取IP地址的用户信息,包括用户名称﹑用户IP地址和MAC地址。
接口统计

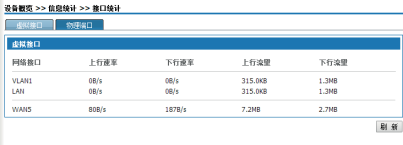

选择“信息统计>接口统计”,进入“接口统计”页面如下图所示。
虚拟接口统计显示已启用VLAN口和WAN子接口的上下行速率和流量,如没有启用WAN子接口,则显示WAN口的上下行速率和流量。单击<刷新>按钮,显示当前时间的虚拟接口信息。单击<物理端口>,弹出如下图所示页面。
物理端口统计显示设备的全部物理端口的发送流量、接收流量和连接状态。单击<刷新
>按钮,显示当前时间的物理端口信息。
在线用户统计

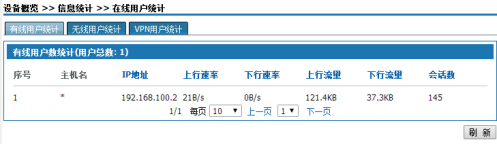

选择“<信息统计>在线用户统计”,进入“有线用户统计”页面如下图所示。
有线用户统计可直观的看到所有使用有线的用户主机名、IP地址、上下行速率、上下
行流量、连接会话数。单击<刷新>按钮,显示当前时间的有线用户信息。单击<VPN用户统计>,弹出如下图所示。

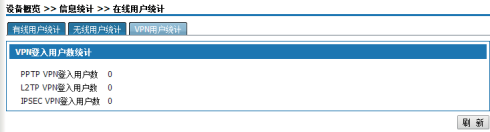

VPN用户统计可直观的看到所有使用PPTP VPN登入的用户数、L2TP VPN登入的用户数、IPSEC VPN登入的用户数。单击<刷新>按钮,显示当前时间的VPN登入用户数信息。
连接数统计

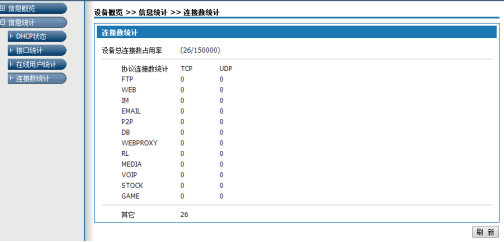

选择“<信息统计>连接数统计”,进入“连接数统计”页面如下图所示。
