一、项目背景

电话通信系统是酒店运营的核心基础设施之一，既是宾客获取服务、沟通需求的关键渠道，也是酒店内部行政办公、部门协同的重要支撑，直接影响宾客入住体验与酒店运营效率。本系统覆盖酒店前台接待区、客房区、行政办公区、公共走廊、电梯口等全区域，满足不同场景的语音通信需求。

结合酒店面积、楼层的环境特点，本方案选用数字IP程控电话交换机作为核心语音主机，依托酒店GPON光纤光网传输语音信号，构建“数字IP程控交换机语音主机+局域网核心+OLT（光局端）+光纤传输链路+ONU（光单元）+IP/模拟电话机”的GPON架构，实现全酒店语音通信的稳定覆盖与高效运行。

二、GPON电话系统综合解决方案

本方案采用“运营商中继外线接入层→数字IP程控交换机语音主机核心交换层→局域网核心网络层→OLT（光局端层）→光纤传输链路层→ONU客房光单元层→电话机终端层”的GPON架构，完成整个系统的语音通信部署。

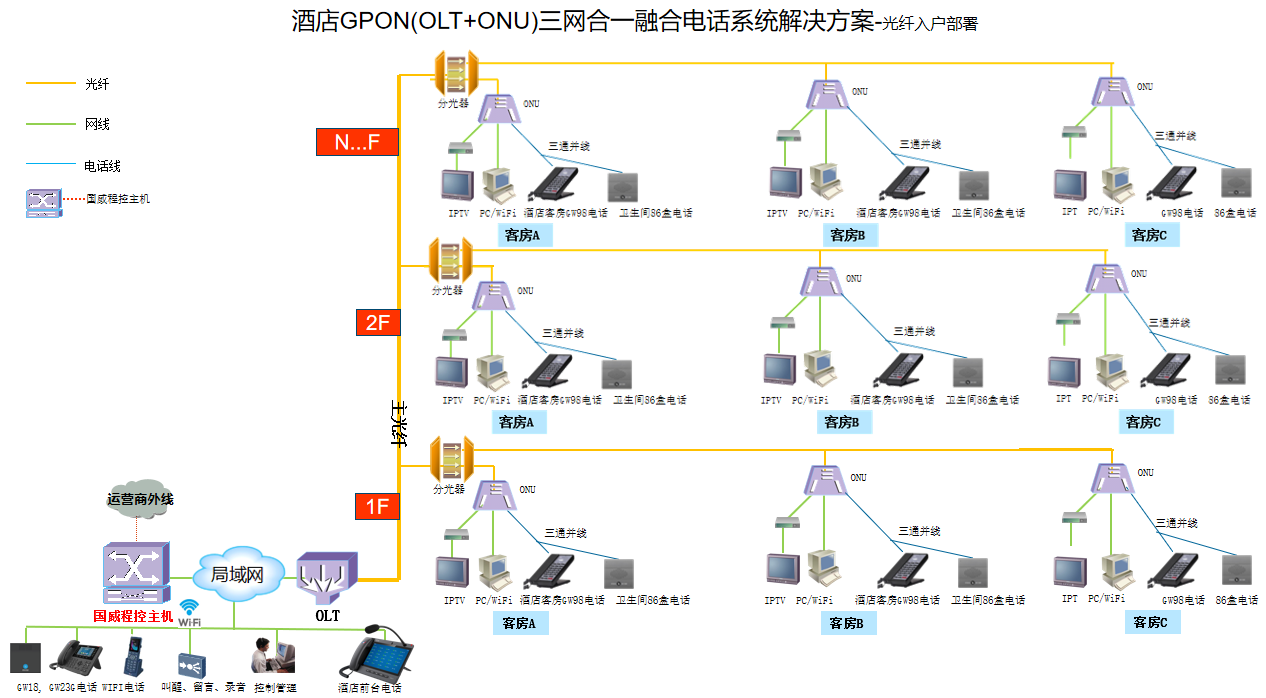

解决方案拓扑图如下：

1. 运营商中继外线接入层

通过接入运营商的中继外线（如E1/FXO/SIP线路），满足酒店对外通话需求，宾客及工作人员可通过外线拨打酒店总机进行订房、咨询，也可通过酒店分机拨打外部号码与外界沟通。

2. 数字IP程控交换机语音主机核心交换层

配置国威HB8000作为整个电话系统的核心，负责所有语音信号的交换、处理与资源分配，支持酒店话务台、IVR来电欢迎语音导航、PMS接口、分机呼叫权限管理、高频呼叫降权、通话录音、灾难逃生、总机转接、呼叫转移、语音信箱、叫醒服务、多方会议等酒店专属功能，同时可实现语音信号的数字化光纤传输转换，为GPON架构下的光纤传输电话通话提供基础。

国威HB8000电话系统详细功能：

（1）硬件参数：铁壳机架式19寸5U机框通讯设备，采用先进的4096无阻时隙交换IP&TDM+IOT模块化构架技术，支持全并发通话；系统配备双主控热备、双电源热备，具备光纤传输管理能力；设备模块支持热插拔，内外线槽位混插，单框可容纳256用户，单系统最大支持16框叠加统一管理4096模拟分机或1024IP分机；拥有60路20公里光纤传输距离的LC光纤接口、4路RCA广播功放接口、4个LAN口、1个HDMI口、2个USB接口；内置1T硬盘，可实现录音、存储与管理系统接口；双电源输入（AC110V-240V、DC48V），功耗300W，机箱尺寸445mm*312mm*221mm。

（2）中继接入能力：支持54路数字中继接口，满足磁石、载波、SIP、IMS、VOIP、FXO、PCM(E1/T1）、NO.1、NO.7--TUP、SS7-ISUP、PRI、E&M、Q.SIG等多种中继传输接入，并支持信令跟随。

（3）核心语音功能：涵盖本地和远端系统维护、多次来显不等位弹编、前台总机组、回叫、转接、呼叫保持、保持/交替通话、呼出限制、同组代答、呼叫等待、区别振铃音、直接代答、免打扰、缩位拔号、三方呼叫、保护、热线电话、搁置代答、分机保密、呼叫搁置、呼叫筛选、广播寻呼、恶意呼叫追踪、自动语音应答、寻线组、全网集中话务台服务、中继呼叫定时拆线、语音广播、呼叫详细记录、线路及电路测试、网络同步、话务量统计、话务员插入、多种的复原控制方式、截接处理、热线追踪、用户线锁定、自动备份内、外线计费强插、监听、外线专用、一机三号、内置彩铃、话单贮存；支持模拟话机、IP话机、视频话机接入；具备三级防雷保护，支持基于WEB的网络管理和串口调试。

3. 局域网核心网络层

依托酒店已有的局域网核心设备，承载数字化语音IP数据包的高速传输，实现语音业务与酒店客房网络、办公网络等其他IP业务的深度融合，避免重复布线施工，节省网络资源；通过QoS流量保障机制，优先保障语音数据的传输优先级，确保语音通话的清晰与稳定。

4. OLT（光局端层）

部署在酒店核心机房，作为GPON光纤网络的核心调度设备，采用点对多点的高效传输模式，下联多个ONU设备；将来自国威HB8000核心交换层的语音IP数据包转换为光信号，通过光纤链路分发至各个ONU语音点位，实现语音信号的广范围、低损耗传输。

5. 光纤传输链路层

采用单模光纤作为核心传输介质，连接OLT设备与各个楼层的ONU设备，具备抗电磁干扰能力强、传输距离远、带宽容量大的特点，可满足酒店大面积、多楼层的语音信号稳定传输需求，彻底避免传统铜缆布线的信号衰减与电磁干扰问题，保障语音通话的音质清晰与连接稳定。

6. ONU客房光单元层

部署在每个客房的弱电箱内，将OLT传输的光信号转换为电信号，为该客房的电话机终端提供标准化的语音接入端口；每个ONU设备可同时提供RJ45接口（用于连接IP电话机）与RJ11电话接口（用于连接模拟电话机），适配不同类型的终端设备；客房卫生间电话可采用RJ11模拟电话与客房主电话并线部署，减少设备部署数量与布线复杂度，降低施工成本与后期维护难度。

7. 电话机终端层

（1）客房区域：配置操作简单的国威GW98酒店专用模拟电话机，按键布局符合客人使用习惯，满足基础通话、外线拨打等需求；采用免电池版本设计，无需额外供电，仅通过电话线即可正常使用；酒店卫生间选用墙体嵌入式的国威GW86型86盒模拟电话机，支持一键呼叫前台功能，方便客人在卫生间突发需求时快速联系服务人员。

（2）酒店前台：配置国威GW62V视频数字SIP电话机，配备10.1英寸高清触摸彩色屏幕、20线SIP路线，搭载Android 9.0操作系统，搭配鹅颈麦克风实现高效指挥调度；支持快速转接、一键呼叫内部岗位、来电信息可视化展示等功能，可有效提升酒店前台的接待效率与服务质量；采用POE供电方式，简化布线流程，减少电源接口需求。

（3）酒店电梯口、走廊：部署国威GW18型86盒嵌入式IP电话机，具备一键呼叫前台功能，采用POE供电方式，便于在公共区域快速部署，满足客人及员工在公共区域的应急呼叫需求，可协助解决住客房卡无法打开客房门等问题，提升酒店的安全保障能力。

（4）行政办公区：选用国威GW23G数字IP电话，具备安装便捷、扩展性强的特点，支持呼叫转移、多方通话、通讯录同步、语音留言等丰富办公功能，可有效提升酒店行政人员的内部办公沟通效率；采用POE供电方式，减少电源布线，优化办公区域的线路布局。

三、GPON光通信电话系统的物理连接层原理

1. 国威HB8000语音主机接入酒店核心局域网后，将获取唯一的IP地址作为语音服务器地址，为整个系统的语音信号传输提供核心节点。

2. ONU设备与HB8000处于同一局域网网段内，ONU会自动向HB8000语音主机发起注册请求，完成注册后将获取HB8000下发的专属分机号码。

3. ONU设备的RJ45网络接口可直接连接IP电话机，RJ11电话接口可连接酒店模拟电话机，通过光信号与电信号的转换，实现终端电话机与核心主机的通信连接，完成整个酒店语音电话系统的物理部署。

四、GPON电话系统的通信交换层原理

1. 信号接入：运营商中继将公共电话网的语音信号接入国威HB8000数字程控电话交换机，交换机作为核心交换节点，负责对内外语音信号进行路由与交换管理。当外部来电进入时，交换机根据预设的分机分配规则，将语音信号转接至对应终端电话机，例如宾客拨打酒店总机后，可通过IVR导航转接至前台、客房服务等对应分机。

2. 核心语音交换：HB8000交换机作为核心交换程控主机，负责对内外语音信号进行路由与交换管理。内部分机之间通话时，语音信号直接在交换机内部完成交换，无需占用外线资源，实现高效的免费内部通信，例如8008话机直接拨打8009话机即可建立语音通话；系统下的所有分机电话提机拨0，即可与总机通话，方便宾客快速联系酒店服务人员。

五、功能应用

1. 酒店电脑话务员功能：外线呼入本系统后，可自动播放用户自录上传的来电欢迎语，支持30路48段、单段120秒无限制层级语音导航，例如“欢迎致电XX酒店，前台接待请按1、客房服务请按2、餐饮预订请按3，查号请按0转人工总机”，按1进入前台接待后，还可细分“入住办理请按1、退房咨询请按2”等场景分类，为用户提供最优的导航路径，提高酒店服务响应效率。

2. 酒店话务台功能：支持酒店总机管理、资料管理、信息查询管理、话单管理、监控管理、屏幕拨号通话管理，通过PC显示屏可全局监控系统用户通话信息状态、显示外线呼叫本系统的队列状态、呼叫状态、等待状态等，并同步实时在话务台左下角屏幕显示主叫方与被叫方的通话信息状态，支持强插、强拆、监听、代接、三方通话、通话保留等自定义显示按键功能，方便总机人员高效处理各类通话请求。

3. 酒店灾难逃生功能：当发生火灾、地震等紧急灾难时，具备权限的总机人员输入指定代码后，系统内所有分机将同步振铃，分机提机后将听到系统推送的预录紧急警报语音（可自录内容为“这是紧急警报，请全体人员立即安全疏散”），快速通知酒店内所有人员撤离，减少灾难造成的人员伤亡。

4. 酒店叫醒功能：酒店管理员通过话务台管理软件，可根据客房宾客需求，设置定时语音叫醒服务，支持批量或单独设置各客房分机的“叫醒间隔”“叫醒次数”“叫醒提示语”，例如为需要赶早班机的宾客设置间隔5分钟、连续3次的叫醒服务，确保预定叫醒服务的客人得到有效的叫醒提醒。

5. 酒店呼叫权限控制：支持32级别分机权限定义，管理人员可自行设置对应分机的通话时间、出局等权限，例如将客房分机设置为只能内部通话或仅能拨打总机的权限，将行政办公分机设置为可拨打外线的权限，便于酒店统一管理，控制通信成本。

6. 酒店录音留言系统：支持酒店分机通话录音与语音留言功能，设备内置1T硬盘存储，录音与语音留言文件可存储约144000小时；语音留言系统支持智能图形化的话务管理，管理人员可通过WEB端快速查询、导出录音文件，满足酒店服务追溯、纠纷处理等需求。

7. 酒店日夜服功能：支持日服、夜服、节假日作息语音管理功能，例如工作日白天启用正常导航语音，夜间及节假日切换为夜间服务导航语音，自动调整总机值班模式，适配酒店不同时段的运营需求。

8. 酒店前台电话呼叫转移功能：酒店前台总机可设置内/外线来电呼叫转移，提供所有来电转移、遇忙转移、无应答转移、离线转移等多种方式，可通过调度话机自定义设置和取消转移功能，例如前台人员临时外出时，可将总机来电转移至值班人员分机或个人手机，确保不会漏接重要来电。

9. 酒店电话防盗打电话功能：管理员可设置分机号在单个时间内对外拨打电话的频次阈值，系统将自动统计分机的呼出频次，当超过阈值时判定为高频呼出，系统可对该分机号的呼叫权限进行降权，禁止其拨打外线，有效防范盗打电话行为，提高酒店通信系统的安全性。

10. 酒店PMS管理系统与房态房账功能：支持TCP协议的PMS酒店管理系统对接，可实现房态、房账的同步管理，例如宾客入住时，系统自动激活客房分机权限，退房后自动关闭分机的外线呼叫权限，同时可同步房账信息，满足酒店通信与运营管理的一体化需求。

六、如何使用电话通信

1. 内部通信：每个工位与客房的语音电话均配置专属内线分机号（如8001、8002等），内线电话之间可直接拨打对方的分机号完成通信，无需拨打出局码，例如客房分机拨打前台分机8000即可快速联系前台服务人员。

2. 外部通信：工位或客房的话机提机后，先拨打出局码9（可根据需求调整为0），再拨打手机号码或外线座机号码即可发起主动呼叫；拨打外地号码时，需先拨出局码9，再拨打区号+号码即可完成呼叫，例如拨打北京号码010-12345678时，操作流程为提机→拨9→拨01012345678。

七、方案优势

1. 高效稳定的GPON传输架构：采用单模光纤作为传输介质，具备抗电磁干扰能力强、传输距离远、带宽容量大的特点，可满足酒店大面积、多楼层的语音信号稳定传输需求，彻底避免传统铜缆布线的信号衰减与电磁干扰问题，保障语音通话的音质清晰与连接稳定。

2. 高可靠性的核心设备支撑：国威HB8000数字IP程控交换机采用双主控热备、双电源热备、模块化设计，设备模块支持热插拔，可有效保障系统的连续运行，降低因设备故障导致的通信中断风险；内置1T硬盘可实现长时间录音存储，满足酒店的服务追溯需求。

3. 多终端适配与网络融合：支持IP电话机与模拟电话机的混合接入，适配酒店不同区域的使用需求；依托酒店现有局域网核心设备，实现语音业务与客房网络、办公网络的深度融合，避免重复布线施工，节省网络资源与施工成本；通过QoS流量保障机制，优先保障语音数据传输，确保通话质量。

4. 丰富的酒店专属功能：系统内置电脑话务员、灾难逃生、叫醒服务、呼叫权限控制、防盗打、PMS对接等多种酒店专属功能，全面覆盖酒店运营的各类通信需求，提升酒店服务效率与管理水平，优化宾客入住体验。

八、终端层电话机配置

1. 酒店前台：配置国威GW62V总机电话，该设备配备10.1英寸高清触摸屏、116个一键拨号调度按键、鹅颈麦克风指挥话筒，支持20线SIP路线，搭载Android 9.0操作系统；内置800万像素摄像头（可开关、调节视频角度）、2.4G/5G Wi-Fi（可关闭）、蓝牙5.0功能（可关闭），拥有16G内存；具备高清视频通话、通话录音、语音留言、短信收发、十方电话会议、三方视频会议、10首内置个性化铃声、自定义铃声、黑白名单、免打扰、对讲、一键呼叫、呼叫转移、呼叫等待、SIP热点群振、SIP对讲、网络管理、自动部署、自动应答等功能；可通过话机网口连接企业局域网向核心语音主机注册，采用局域网以太网交换机POE供电，即可完成通信部署。

2. 酒店办公室：配置国威GW23G数字IP电话机，支持8线SIP路线，配备2.8英寸320x240分辨率高清LCD彩色背光液晶显示屏，提供USB蓝牙、USB无线WiFi、EHS无线耳机等扩展接口；具备高清通话、网络管理、自动部署、自动应答、通话录音、语音留言、短信、黑白名单、免打扰、对讲、一键呼叫、呼叫转移、呼叫等待、SIP热点群振、SIP对讲、六方电话会议、页面拨号、页面同步来电名片弹屏等功能；可通过话机网口连接企业局域网向核心语音主机注册，采用局域网以太网交换机POE供电，即可完成通信部署。

3. 酒店客房床头：配置国威GW98酒店专用电话机，采用主机与通话手柄融合的平面设计架构，搭配30°斜面拨号键盘与嵌入式可拆卸底座；具备2个壁挂孔（可壁挂安装）、2个RJ9接口、2个RJ11接口（可串联酒店卫生间分机或传真设备）、6个酒店自编辑快捷按键、1个酒店房号显示栏、12个主叫拨号区按键；设置免提、重拨、静音、转接、闪断、音量调节、客房一键呼叫酒店前台等物理按键，话机自带指示灯功能，提手柄或按免提时自动点亮绿色指示灯，被呼叫时自动点亮红色指示灯；通过ONU的RJ11电话口连接，完成通信部署。

4. 酒店卫生间：配置国威GW86型86盒一键呼叫对讲电话机，采用86mm*86mm标准尺寸墙体嵌入式面板设计，面板与按键采用拉丝和喷油生产工艺，选用深灰色款式与墙面开关面板风格一致；支持手动接听、自动接听功能、忙音检测、自动收线、快速释放线路复原与接续等功能；与客房GW98型酒店电话线并线连接，完成通信部署。

5. 酒店走廊、电梯口：配置国威GW18型86盒墙体嵌入式面板IP电话机，支持一键呼叫、对讲、自动接听、热线功能、呼叫等待、通话时间限制、自动挂机收线、话机掉线自动注册、静音模式、三方会议对讲、禁止呼出、STUN穿透、网页拨号、黑白名单、回音消除、定时自动重启、定时自动前转、自报IP地址等功能；可通过话机网口连接企业局域网向核心语音主机注册，采用局域网以太网交换机POE供电，即可完成通信部署，可协助解决住客房卡无法打开客房门等应急问题。

九、设备选型列表详解

十、方案总结

1. 统一品牌设备的兼容性与维护便利性：本方案核心设备与终端电话机均选用国威品牌，设备之间具备高度的兼容性，可实现无缝对接与协同运行；统一品牌的设备可降低维护难度，减少备件储备种类，便于酒店后期的系统维护与故障排查，提升运维效率。

2. 高效稳定的GPON传输架构：采用GPON光纤传输架构，彻底解决传统铜缆布线的信号衰减与电磁干扰问题，保障酒店大面积、多楼层的语音信号稳定传输，为宾客与工作人员提供清晰、稳定的通话服务。

3. 丰富的酒店专属功能：系统内置的电脑话务员、灾难逃生、叫醒服务、呼叫权限控制、防盗打、PMS对接等功能，全面覆盖酒店运营的各类通信需求，可有效提升酒店的服务效率与管理水平，优化宾客入住体验，增强酒店的市场竞争力。

4. 资源节约与成本控制：依托酒店现有局域网核心设备，实现语音业务与其他IP业务的深度融合，避免重复布线施工，节省网络资源与施工成本；通过分机呼叫权限控制，可有效控制酒店的通信成本，降低运营开支。
