1. 核心设备选型：选用国威HB1930 IPPBX（根据项目外线需求配备1块E1/PRI、FXO外线模块，支持至少100个SIP分机注册，国威HB1930默认支持200个SIP分机注册，最大支持512个IP分机，并发120），现在按100门数字IP分机举例，满足100工位分机需求及30B+D数字中继接入。
2. 网络架构部署：
核心机房部署三层核心交换机（支持QoS、DHCP），通过光纤连接各楼宇二层接入交换机（建议支持POE，为IP电话机供电），构建光纤局域网，简单的理解为，只要局域网能通的工位，都可以直接部署IP电话机，架构简单。
开启核心交换机DHCP服务，为IP电话机分配内网IP地址（如192.168.1.x网段）。
3. IPPBX安装与连接：
将HB1930放置于核心机房，通过网线连接HB1930的WAN口至核心交换机（接入局域网）。
将运营商30B+D数字中继线（E1接口）或者FXO插入HB1930的PRI模块端口或者FXO接口。
4. 系统配置：
中继配置：登录HB1930 web管理界面，进入“中继设置”，添加PRI中继，选择信令类型（如ISDN PRI/Q.SIG），配置运营商提供的中继号码、局向等参数。
分机配置：进入“分机管理”，添加100个SIP分机，设置分机号码（如6001-6100）、认证密码、显示名称，关联对应的工位，分机号码可以自编辑。
5. IP电话机部署：
每个工位安装国威SIP IP电话机（如国威GW11,GW12,GW23G,GW36,GW61V,GW62V等，正规的国威IP电话机是以GW系列命名），通过网线连接至所在楼宇的接入交换机（POE供电）。
配置电话机：通过电话机web界面或按键菜单，输入HB1930的内网IP地址（如192.168.1.100）、对应分机号码及密码，完成SIP注册。
6. 网络优化：
在核心交换机及接入交换机上配置QoS，为SIP协议、RTP语音流设置最高优先级，避免延迟/丢包。
确保局域网带宽满足需求（每路通话约100Kbps，30路并发需3Mbps，光纤网络可轻松覆盖）。
7. 测试验证：
测试分机间通话（如6001拨打6002），验证语音质量。
测试外线接入（用手机拨打中继号码，验证能否转接到分机）及外线呼出（分机拨打手机，验证能否通过30B+D中继出局）。
检查所有分机注册状态（HB1930管理界面可查看），确保100个工位均正常在线。

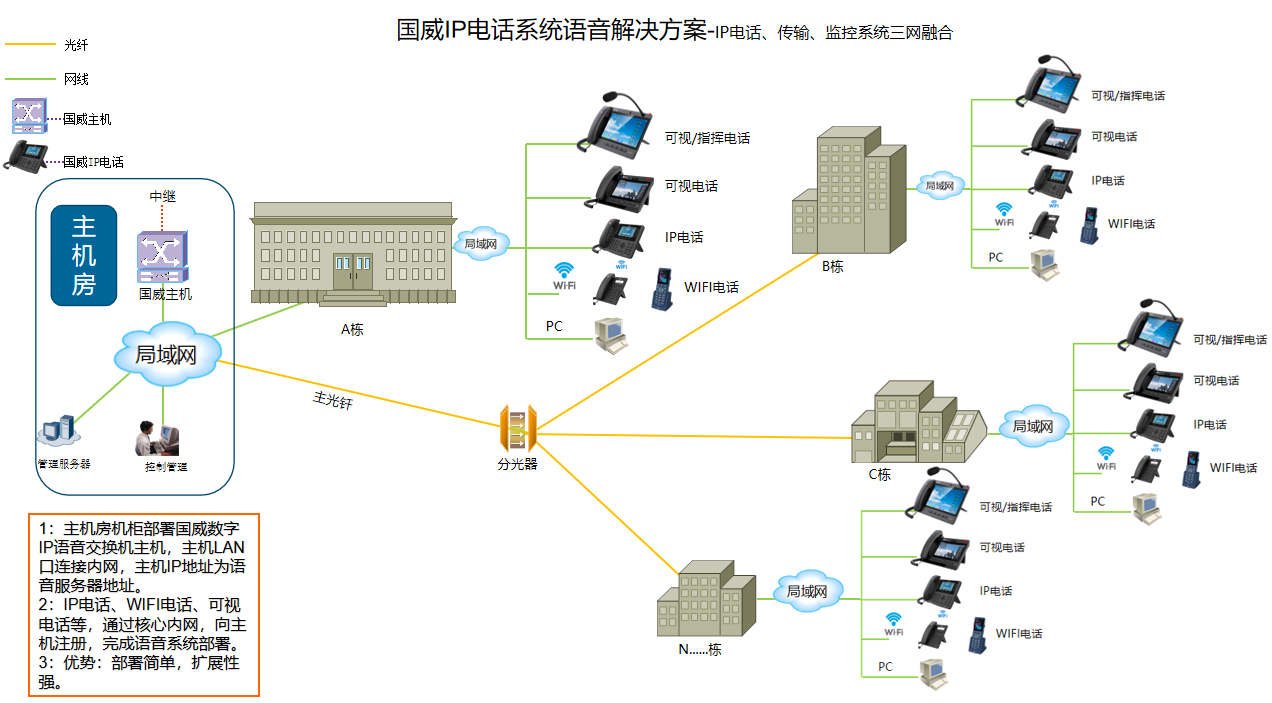

注：若需扩展，HB1930支持新增SIP分机或PRI模块；若楼宇跨度大，可通过光纤交换机延长传输距离，确保网络稳定性，举例成控IP电话系统解决方案拓扑图如下：
