国威程控电话交换机,HB300,模拟中继,SIP中继,设置配置管理详解：

外线管理

外线管理包括中继设置、SIP注册设置、呼入路由﹑呼出路由﹑变换号码、拨号规则﹑ 被叫号码识别、主叫号码识别。

中继设置设置

通过中继注册到上层的运营商系统或者上层设备。设备的VoIP系统作为一个终端，远程注册到上层软交换。可以使得下层管理的SIP终端通过成功注册的落地运营商拨打国内、国际长途，或者与上层的系统连接起来，实现两个平台语音互通。

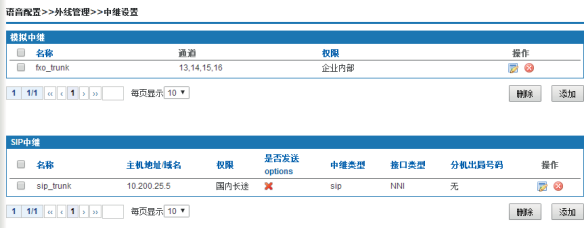

选择“外线管理>中继设置”，弹出如下图所示，包括模拟中继、SIP中继。

模拟中继设置界面图片说明

模拟中继设置方法

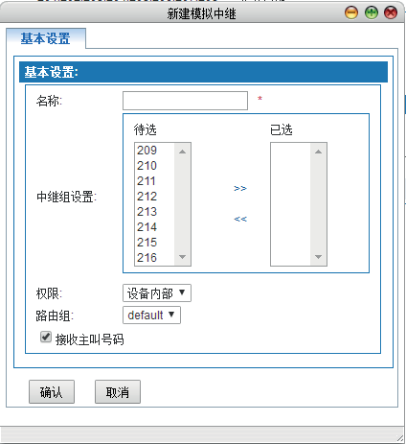

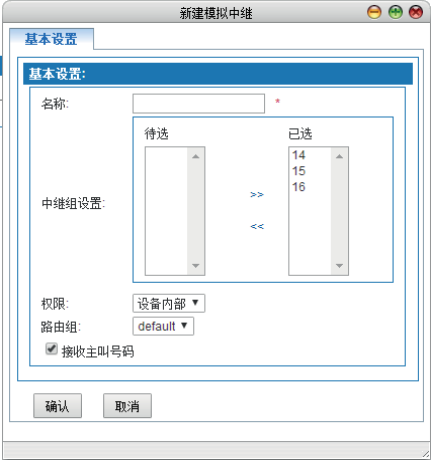

添加模拟中继单击模拟中继栏的<添加>按钮，弹出如下图所示。

添加模拟中继图片说明1

添加模拟中继图片说明2

模拟中继界面项功能描述如下：

名称	功能说明
名称	设置模拟中继名称。
中继组设置	模拟中继线所接的FXO口的通道号。将待选项用鼠标选中，连续的通道可以用鼠标拖选，多个间隔的通道可以按住ctrl键盘用鼠标选择。选择后点击“>>”进入已选，在已选列表选择通道后单击“<<”进入待选。注：待选为关闭外线通道，已选为开通外线通道，请将没有插外线的端口通道全部关闭即放入待选框，因未绑定外线的分机是轮流使用不同的外线，会接到空端口上！
权限	设置中继的权限，选项有设备内部、企业内部、市话、国内长途、国际长途，缺省值“设备内部”。
路由组	设置中继的路由组归属，缺省值“default”路由组。
接收主叫号码	选中单选框，启用来电显示功能，默认开启该功能。

修改/删除模拟中继

在“模拟中继”列表中，单击某个欲修改的模拟中继，在弹出的界面修改指定模拟中继的设置信息；

在“模拟中继”列表中选中某个欲删除的模拟中继，确认后即可删除指定的模拟中继。

SIP中继设置方法

添加SIP中继，单击SIP中继栏的<添加>按钮，弹出如下图所示

增加SIP中继说明图1

SIP中继界面项功能描述如下：

名称	功能说明
类型	选中中继种类，提供SIP中继。
名称	填写中继名称。
主机地址/域名	对接设备的IP地址或者域名。
IP地址	多个主机地址时使用，最多可填写5个IP地址。
端口	填写对接设备的SIP端口，默认值64888.
协议类型	提供TCP、UDP两种方式，缺省值为“UDP”，需要和对端保持一致，对端设备采用TCP方式时，SIP中继传送方式同时改为 TCP。
URI方案	选择中继的URI（Uniform Resource Identifier，统一资源标识符）方案，提供SIP 和TEL两种URI，缺省值“SIP”。
权限	设置中继的权限，选项有设备内部、企业内部、市话、国内长途、国际长途，缺省值“设备内部”。
分机出局号码	下拉框内左键选择分局出局号码，缺省值“无”，一般可以选择“外线号码1”。

新建SIP-高级设置

名称	功能说明
代理服务器	需要通过代理连接到注册服务器时，填写代理服务器IP。
来电显示	所有从该中继呼叫入局呼叫的号码显示。
归属域名/IP	填写归属网络的域名或IP地址，IMS中继注册时，该处必须填写。
是否发送 options	选择是否发送options，选择“是”需要填写以下两项，发送“options”用来查询对方的能力，缺省值“否”。
可信代理	是否开启可信代理。选择“是”，当目的地的直达路由中断后，通过系统内部另外的其他设备作为代理转接，缺省值“是”。
启用加密	选择“是”开启加密功能；选择“否”，不启用加密功能，目前默认“否”。
发送拍叉消息	选择“是”，向对方发送拍叉消息；选择“否”，不发送拍叉消息，默认值“否”。
DTMF	设置DTMF信号的发送方式，可选项有rfc2833、info 、inband、auto。默认为“rfc2833”。

频编码支持 G.711A、G.711U、G.723、G.729。

修改/删除SIP中继

在“SIP中继”列表中，单击某个欲修改的SIP中继，在弹出的界面修改指定SIP中继的设置信息。

在“SIP中继”列表中选中某个欲删除的SIP中继，确认后即可删除指定的SIP中继。
