IPPBX作为语音主机，主要负责接入运营商外线，分发内部分机号，并进行语音交互，属于语音核心设备。
IAD与IP话机一样，都是SIP终端，将IPPBX配置的SIP号码配置在IAD上，IAD通过IP网络与统一网关进行交互。
IAD与IPPBX原理类似于IP话机与IPPBX交互原理。
模拟电话接口为2芯电话线接口，制式为DTMF、FSK双制式。

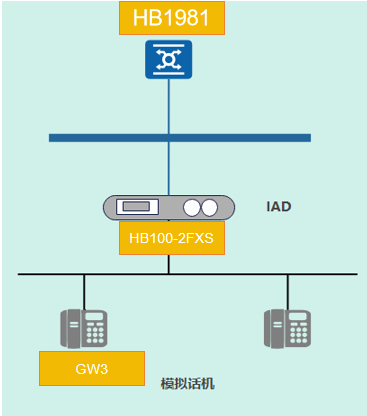

简单的讲是IPPBX输出数字IP信号，通过IAD将IP数字信号转化为模拟电话信号，在输出到模拟话机终端，完成语音电话系统的安装连接，示意图如下：
在IAD上配置FXS接口对应的号码，该号码与IPPBX配置的SIP号码一一对应。呼叫时IAD将模拟话机送过来的模拟信号转换为数字信号，传送给IPPBX。模拟话机与IAD交互原理类似于模拟话机直连统一网关交换原理。
举例国威HB1981统一网关与IAD的连接说明
IAD发送到国威HB1981统一网关的Register消息中，携带IAD设备的用户ID（对应国威HB1981上的SIP用户）和IAD设备的IP地址，国威HB1981统一网关凭这两项关键信息来唯一识别配置好的SIP用户，来实现注册。
因此在注册过程中，Contact头域携带注册用户ID、IAD的IP地址、端口号，Expires中携带了注册周期，同时User-Agent头域中携带了IAD的版本信息。
IPPBX与IAD注册可能存在的故障解析。
故障一：连线问题
检查IAD与IPPBX主机之间的网线连接是否有问题。
检查IAD与模拟话机之间的线缆连接是否有问题。
故障二：号码没有配置
检查IPPBX上是否配置对应的SIP号码。
检查IAD上对应端口是否配置了SIP号码。
故障三：用户号码被其他设备注册
用户号码已经被其他设备注册。
故障四：IAD开启了自交换
IAD与IPPBX网络连接中断时，IAD会自动进入自交换状态。
当IAD与IPPBX的网络恢复，IAD也不会向IPPBX发起注册，仍然保持自交换状态。因此需要用户登录IAD的Web管理系统，关闭自交换开关。
故障五：IAD与IPPBX交互的控制协议配置不一致
IAD与IPPBX交互采用的控制协议有2种模式：MGCP协议和SIP协议。
故障六：对接网络时SIP用户鉴权方式配置不正确
与IAD对接的网络对用户的身份认证方式有两种：用户ID和用户名。
该鉴权方式由网络运营商侧来决定。接入IMS网络时采用用户名鉴权。其他网络一般都是用户ID鉴权。
