    程控数字交换机E1(PRI等)数字中继线线序说明

    作者：国威 日期：2025-02-17 点击：840
    一键分享

    程控数字交换机一体机属于目前的主流语音通信交换设备，它的优点是集数字中继端口（E1、PRI、30B+D、SS7等）、模拟中继（FXO）、模拟分机（FXS）、SIP分机、SIP中继、录音系统为一体，用户可以根据自身项目需求，从而进行灵活的配置，不但可以满足现有项目的语音配置需求，同时也可以为后期的扩容、维护打好基础，减少后期因扩容而更换现有的设备，造成很大的成本浪费。

    程控数字交换机的E1或者PRI等数字中继接入后，会根据接入的数字中继线序进行排序，具体线序与对应的端口说明如下，仅供参考。

    1路E1中继线线序

    DB9针脚

    信号

    端口

    1/2

    RX+/RX-

    R0

    6/7

    TX+/TX-

    T0

    2路E1中继线线序

    DB9针脚

    信号

    端口

    1/2

    RX0+/RX0-

    R0

    6/7

    TX0+/TX0-

    T0

    3/4

    RX1+/RX1-

    R1

    8/9

    TX1+/TX1-

    T1

    E1中继75Ω-120Ω转接盒线序

    75Ω侧信号

    端口

    120Ω侧针脚

    RX+/RX-

    RX

    4/5

    TX+/TX-

    TX

    1/2

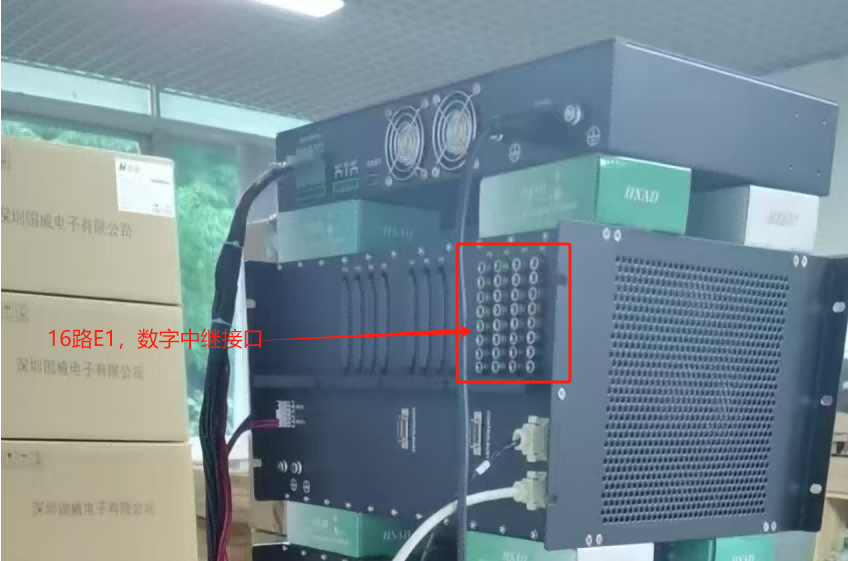

    数字中继接口，举例HB8000如下：

    国威HB8000数字中继接口
