一、项目背景

在纺织原料化工厂的日常运营中，高效稳定的内部及外部沟通是保障生产调度、行政办公、客户对接等各项业务顺畅开展的基础。SIP程控通信系统作为企业通信的核心载体，直接关系到各部门间的协作效率、对外业务的响应速度以及生产环节的指令传递准确性，是企业运营不可或缺的支撑系统。

纺织原料化工厂企业SIP程控通信系统需覆盖纺织原料化工厂的行政办公区、生产调度中心、原料仓储区、质检实验室、销售部、采购部等全部门场景，满足不同岗位人员的日常电话语音通信需求。

结合纺织原料化工厂企业已搭建完善的内部局域网环境，本次方案优先选择基于企业内部局域网传输语音信号的SIP程控通信系统。

SIP程控通信系统的原理是将语音信号数字化后，通过SIP协议在企业内部局域网中传输，实现语音通信的数字化、网络化。相较于传统电话系统，其具有以下优势：

1. 融合性强，可与企业现有局域网深度结合，无需单独铺设专用通信线路，有助于降低企业通信线路的建设与维护成本。

2. 扩展能力强，可灵活适配企业部门调整、人员增减带来的通信需求变化，新增或调整分机无需复杂的线路改造。

3. 功能丰富，除基础语音通信外，还可集成视频通话、电话会议、录音、广播等多种增值功能，较好适配企业多样化的办公通信需求。

二、一体化解决方案

纺织原料化工厂企业SIP程控通信系统采用“运营商双中继冗余接入+国威HB1930双电源热备核心语音主机+企业内部局域网传输层+数字IP电话机终端层”的四层架构，确保系统的可靠性与功能性，具体架构组成如下：

纺织原料化工厂企业SIP程控通信系统解决方案拓扑图说明如下：

（一）运营商双中继冗余接入层

纺织原料化工厂企业SIP程控通信系统解决方案采用运营商E1数字中继接入为主、运营商FXO模拟中继接入为辅的备份中继接入模式，可选择两个不同的运营商中继线路，当主线路出现故障时，可自动切换至备用线路，有助于保障对外通信的延续性。核心语音主机通过上行中继接口连接运营商接入的中继外线，实现企业与外部公共电话网络的连通。

（二）国威HB1930核心语音主机层

纺织原料化工厂企业SIP程控通信系统解决方案选用国威HB1930双电源热备核心语音主机，该设备为铁壳19寸1U机架式语音通信设备，采用高速稳定、扩展能力强的X86构架，搭载双核双线程2.4GHz独立CPU、16GB内存，支持120并发。设备配备1个主控板接口、1个分控板接口、2个电源板接口、1个USB接口、1个Console接口、2个千兆网口、API等接口，拥有3个自由用户槽位、1个录音硬盘槽位，最大支持2E1、48FXO、512SIP中继，以及48FXS、512SIP分机，支持分机注册主从双归属热备份、双电源热备份，电源适配AC100-240V，功耗100W。

纺织原料化工厂企业SIP程控通信系统主机支持SIP、IMS、MGCP、FXO、PCM-E1(NO.1、NO.7-TUP、SS7-ISUP、PRI)、E&M、Q.SIG中继传输接入，并支持信令跟随；支持G.711、G.722、G.723、G.726、G.729、GSM、SPEEX等多种语音编解码，具备oslec、g168回音消除技术与强制检查重复分机功能提示；支持H.261、H.263、H.264、VP8等视频编解码；支持TLS、WS、WSS、UDP、TCP等保密传输协议，具备单网卡、双网卡、桥接以及误码纠错工作模式，分机具备强密码选项功能；支持最大120路不限制层级IVR导航，并支持IVR导航中按键对应的按键事件、执行事件进行模块化的拖动智能设置；支持统一管理用户中文电话本功能，电话本可批量导出设置、导入服务器更新，IP电话、模拟电话呼叫可推送中文名字显示，DTMF支持RFC4733、SIP双音频模式、STUN会话穿透功能；支持安全标准规范，日志数据可以正常采集和保存，并可以被下载进行离线数据分析，可通过网络Web界面设置语音系统按指定时间重启、释放系统资源；传输、损耗、衰减、阻抗、增益等符合国家要求；具备自动检测、诊断故障、故障自动显示灯告警等功能；支持话务台设置、管理语音系统等功能。

纺织原料化工厂企业SIP程控通信系统核心语音主机下行LAN口连接企业内部核心局域网，核心局域网给核心语音主机分配的IP地址即为整个电话系统的语音服务器IP地址，IP话机终端指向这个语音服务器地址完成注册，实现语音信号的调度与管理。

（三）企业内部局域网传输层

纺织原料化工厂企业SIP程控通信系统通过SIP协议在企业内部局域网层传输IP语音信号，依托企业已搭建的内部局域网实现语音信号的高效、稳定传输，无需额外建设专用通信网络，有助于降低系统的部署成本。

（四）数字IP电话机终端层

根据不同岗位的通信需求，配置对应的国威数字IP电话机终端，具体如下：

1. 前台或者控制中心：配置国威GW62V总机电话机，该话机配备10.1英寸触摸屏，116个一键拨号调度按键，鹅颈麦克风指挥话筒，支持20线SIP路线，搭载Android 9.0操作系统，内置800万像素摄像头（可开关、可调节视频角度）、2.4G/5G Wi-Fi（可关闭）、蓝牙5.0功能（可关闭），拥有16G内存，具备高清语音通话、点对点的视频通话、通话录音、语音留言、短信收发、十方电话会议、三方点对点的视频会议、10首内置个性化铃声、自定义铃声、黑白名单、免打扰、对讲、一键呼叫、呼叫转移、呼叫等待、SIP热点群振、SIP对讲、网络管理、自动部署、自动应答等功能。话机通过网口连接企业局域网向核心语音主机注册，采用局域网以太网交换机POE供电，即可完成通信部署。

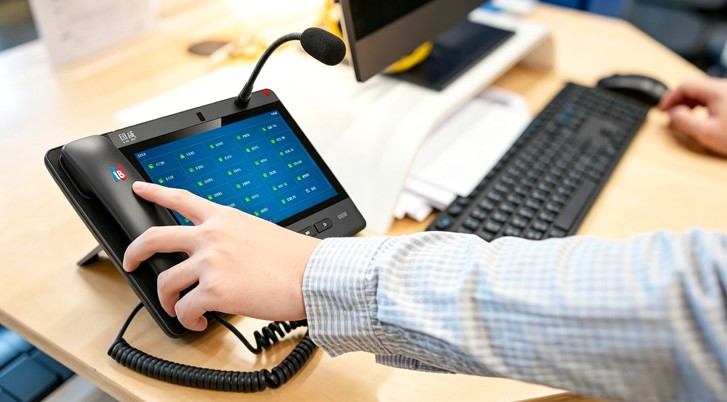

纺织原料化工厂企业SIP程控通信系统解决方案控制中心总机应用场景图文如下：

2. 领导层：配置国威GW61V数字视频电话机，该话机配备7英寸触摸屏，112个触摸快捷按键，搭载安卓操作系统，支持黑白名单、免打扰、对讲、一键呼叫、呼叫转移、呼叫等待、SIP热点群振、SIP对讲、网络管理、自动部署、自动应答等功能，支持点对点的视频通话。话机通过网口连接企业局域网向核心语音主机注册，采用局域网以太网交换机POE供电，即可完成通信部署。

3. 常规办公电话：配置国威GW11P数字IP电话机，该话机支持4条SIP线路，支持POE供电，配备2.4寸128 x 48点阵背光显示屏，支持全双工免提通话，具备声学回音消除(AEC)功能，拥有24个按键，支持键盘密码解锁，具备手柄/免提/耳机模式。话机通过网口连接企业局域网向核心语音主机注册，采用局域网以太网交换机POE供电，即可完成通信部署。

4. 门禁对讲：配置国威GW18一键对讲86盒IP电话机，该话机支持一键对讲、一键拨号呼叫，支持2条SIP线路，具备POE及DC双供电模式，配备LED夜光按键拨号盘（可打开/关闭），拥有5米拾音距离，采用双色面板机身，支持全双工语音通话，为10/100Mbps以太网自适应电话机，具备对讲、自动接听、热线功能、呼叫等待、通话时间限制、自动挂机收线、话机掉线自动注册、静音模式、三方会议对讲、呼叫等待、禁止呼出、STUN穿透、网页拨号、黑白名单、回音消除、定时自动重启、定时自动前转、自报IP地址等功能。话机通过网口连接企业局域网向核心语音主机注册，采用局域网以太网交换机POE供电，即可完成通信部署。

纺织原料化工厂企业SIP程控通信系统解决方案中门禁对讲应用场景图片说明如下：

5. 特殊部门人员：配置国威GW36无线WIFI手持移动IP电话机，话机通过连接企业局域网WIFI覆盖网络，向核心语音主机注册，完成IP电话系统通信部署，满足特殊部门人员移动办公的通信需求。

三、解决方案的优势

1. 高可靠的通信保障：通过运营商双中继冗余接入与国威HB1930核心语音主机双电源热备设计，有效降低了单点故障导致的通信中断风险，有助于保障企业通信的延续性。同时，主机具备自动检测、诊断故障、故障自动显示灯告警等功能，可及时发现并排查系统故障，提升系统的可靠性。

2. 适配多样化的通信需求：针对纺织原料化工厂不同岗位的通信需求，配置了不同类型的数字IP电话机终端，从前台总机的调度指挥，到领导层的视频沟通，再到常规办公人员的基础通话，以及门禁对讲和移动办公需求，均有对应的设备支持，较好适配企业全场景的通信需求。

3. 融合性与扩展能力强：系统依托企业内部局域网部署，无需单独铺设专用通信线路，与企业现有网络架构深度融合，有助于降低部署与维护成本。同时，核心语音主机支持多种中继与分机扩展，可灵活适配企业未来发展带来的通信需求变化，扩展能力强。

4. 丰富的增值功能：除基础语音通信外，系统集成了IVR智能导航、电话会议、录音、广播、中文电话本管理等多种增值功能，有助于提升企业的办公效率与管理水平，满足企业多样化的办公通信需求。

5. 安全与合规性：核心语音主机支持多种保密传输协议，分机具备强密码选项功能，日志数据可采集保存并离线分析，符合国家相关安全标准规范，有助于保障企业通信数据的安全。

四、功能应用

1. IVR智能导航功能：系统支持不限制层级IVR导航，并支持IVR导航中按键对应的按键事件、执行事件进行模块化的拖动智能设置。例如设置“欢迎致电纺织原料化工厂，技术服务部请按1，生产调度部请按2，销售部请按3，查号请按0，转人工总机”，按1进入技术服务部后，还可设置“设备维修请按1，技术咨询请按2”等细分导流，为来电者提供合理的导航路径，提升对外业务的响应效率。

2. 统一中文电话本管理：支持统一管理用户中文电话本功能，电话本可批量导出设置、导入服务器更新，便于企业集中管理。IP电话、模拟电话呼叫可推送中文名字显示，方便员工快速识别来电对象，提升内部沟通效率。同时支持DTMF RFC4733、SIP双音频模式、STUN会话穿透功能，保障通话的稳定性与兼容性。

3. PC话务台管理功能：支持PC端电脑Web管理，具备外线呼入队列状态、通话队列状态显示等全局监控及管理功能。基础通话功能包含键盘拨号呼叫、鼠标点击用户呼叫、接听来电、挂断、保持、恢复等；控制类功能包含盲转、询问转、代答、监听、强插、强拆；应用类功能包含免打扰、拨号权限、叫醒服务等，有助于提升企业电话系统的管理效率与调度能力。

4. 电话会议功能：支持最大120方双工电话会议系统，可建立多个电话会议室同时进行会议，支持接入式、邀请式会议模式。会议管理者在组织会议时可通过会控系统对会议室的人员进行禁止发言、允许发言、将某人拉入会议室、将某人踢出会议室等权限管理，满足企业多部门协同沟通的需求。

5. 系统运维与故障诊断：设备支持日志数据的采集、保存与离线数据分析，可通过网络Web界面设置语音系统按指定时间重启、释放系统资源，有助于提升系统的运行稳定性。同时具备自动检测、诊断故障、故障自动显示灯告警等功能，便于运维人员及时发现并处理系统故障，降低故障对企业通信的影响。

6. 广播功能：支持广播、定时广播两种模式，管理者可直接喊话广播，也可以将广播内容导入语音系统，设置定时时间，由系统自动定时广播，较好适配企业多部门、多时间点的广播需求，如生产调度通知、行政办公公告等。

7. 录音功能：设备支持内置硬盘存储录音文件，通过Web界面对本系统的外线、分机列表进行鼠标拖拽，即可对某外线或者某分机进行录音，录音文件保存在系统硬盘中，具备可自设保存时间删除录音文件、自设硬盘百分比删除录音文件等功能。录音查询可按时间查询、主叫号码查询、被叫号码查询等，1T硬盘录音时间约为2.5万小时，系统提供录音查询和回放功能，有助于企业规范通话流程，保留通信记录。

五、如何使用电话通信

内部通信：每一个工位语音电话点都分配一个内线分机号（例如8001、8002等），内线电话之间的通信可以直接通过话机拨打对方的分机号即可完成。

外部通信：工位话机提机拨0（默认出局码）+手机号码/外线座机号码即可发起主动呼叫。本地出局默认拨0+号码，拨打外地号码需拨0+区号+号码即可发起呼叫。

六、设备选型列表明细

七、总结

纺织原料化工厂企业SIP程控通信系统解决方案依托纺织原料化工厂现有内部局域网环境，采用国威IP程控电话系统，有助于保障企业通信的高可靠性与延续性，有效降低了通信系统的部署与维护成本。

纺织原料化工厂企业SIP程控通信系统解决方案中选用的国威HB1930核心语音主机及各类型数字IP电话机，功能丰富、性能稳定，较好适配企业不同岗位的多样化通信需求，有助于提升企业的办公效率与管理水平。

纺织原料化工厂企业SIP程控通信系统选用同一品牌的设备，可实现系统的深度融合，便于企业后续的维护与管理，减少跨品牌设备兼容问题带来的运维难度。
